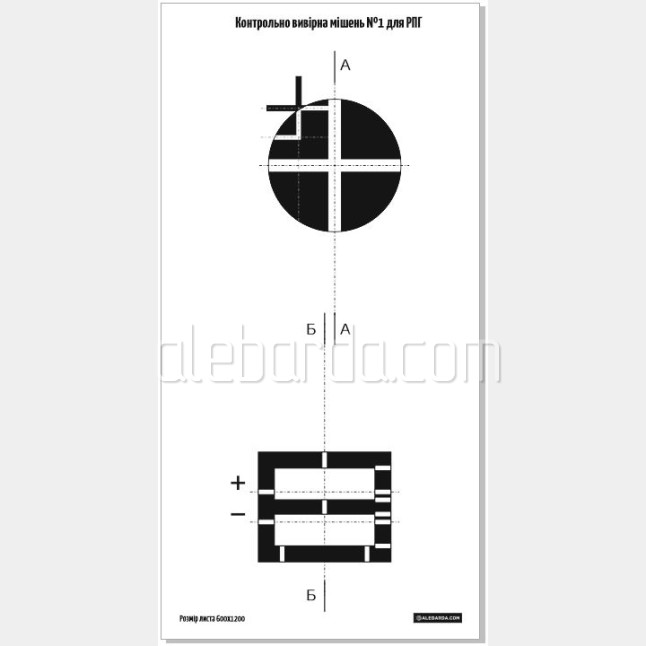

Мішень ЗСУ Контрольно вивірна №1 для РПГ
-
Мішень Контрольно вивірна №1 для РПГ надрукована на щильному папері, який добре протистоїть опадам. Контрастною фарбою, яка не вигорає на сонці.
Розмір листа 1200х600 мм
Для вивірення прицілу по мішені необхідно:
- встановити гранатомет на прицільний станок;
- встановити мішень вертикально по виску попереду гранатомета на відстані 20м від прицільної планки
- встановити перехрестя (натягнути нитки в прорізі) на торці приладу для перевірки прицільних пристроїв і прилад до ствола гранатомета таким чином, щоб штифт приладу увійшов до вирізу дульної частини повністю;
- навести гранатомет через канал ствола й отвір приладу у верхнє коло мішені і міцно закріпити гранатомет; перехрестя приладу повинно збігатися з великим перехрестям верхнього кола мішені;
- провести візування через приціл, позначка "+", яка розташована у верхній частині сітки прицілу, повинна сполучитися з маленьким хрестиком на верхньому колі мішені.У разі невиконання цієї умови виправити установку прицілу таким чином:
- відокремити кришку вивіркового гвинта по боковому напрямку;
- встановити викрутку до шліца гвинта й обертати його, доки позначка "+" на сітці прицілу не буде збігатися з маленьким хрестиком на верхньому колі мішені;
- викрутити на 1,5 - 2 оберти три бокових гвинти на маховичку температурної поправки і, утримуючи маховичок на позначці "+", обертати центральний гвинт, доки позначка "+" на сітці прицілу не буде збігатися з маленьким хрестиком на верхньому колі мішені;
- встановити кришку на місце, закріпити бокові гвинти до упора і перевірити правильність наведення гранатомета. -
Материал . . . . . . . . . Бумажные Объем упаковки . . . 1 шт
